１階  専有部分の室内の床を開口ししました。

掘削して排水管の漏れてる状況を確認します。

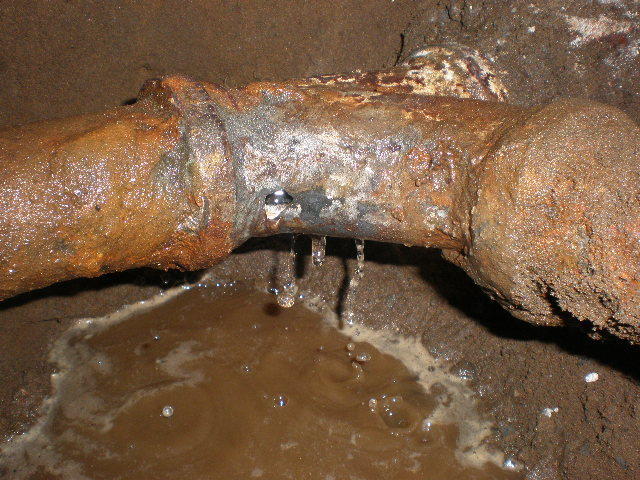

腐食がひどく、あちこちで汚水が漏れてきます。

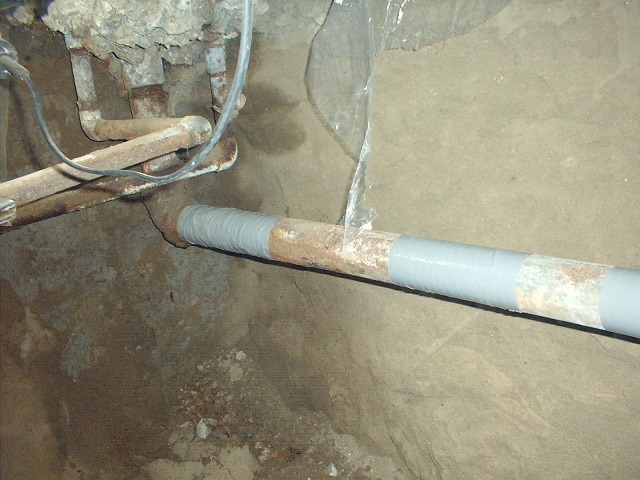

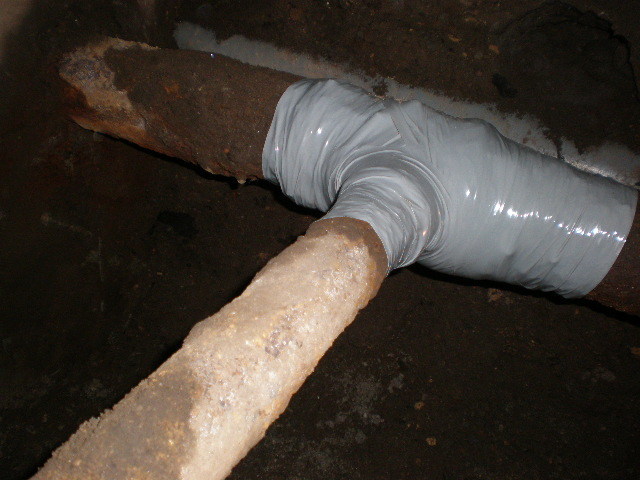

漏れてる箇所を使えるように応急処置しました。

管を触っただけで折れてしまいました。

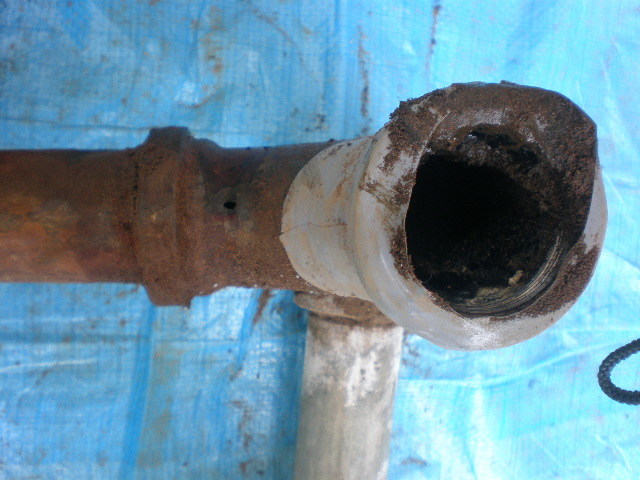

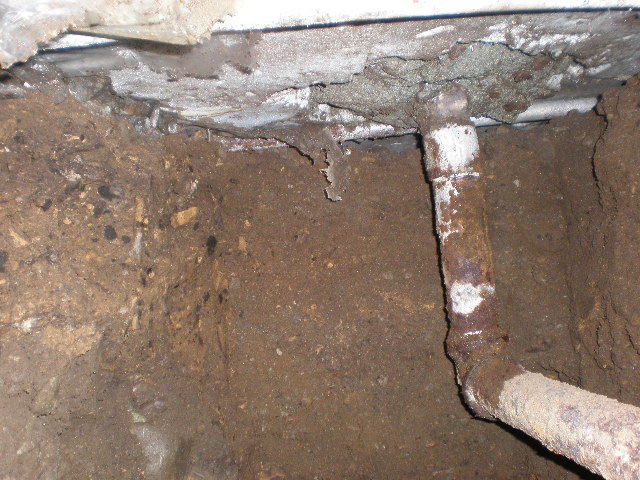

鉄管が腐食して接続部分で破壊しています。

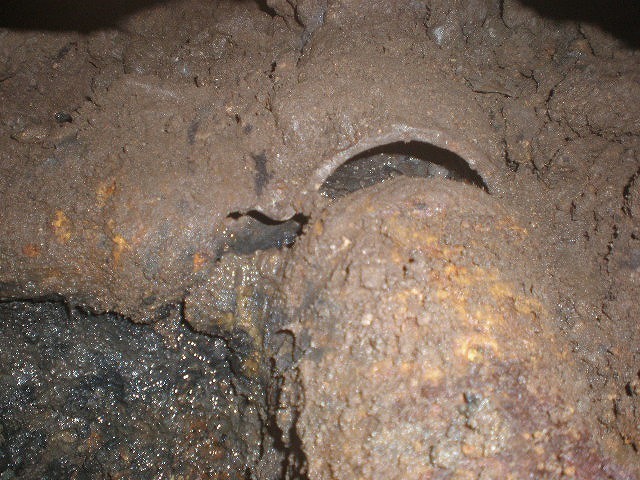

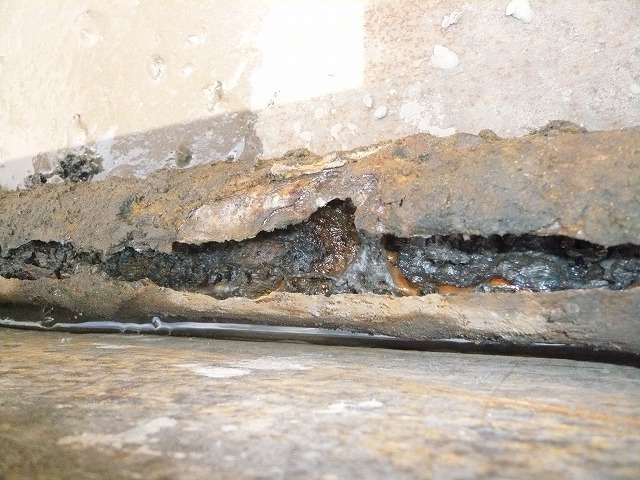

排水鉄管の下側が腐食で管がなくなっています。

専有部分玄関の床･壁の養生も徹底してやります。

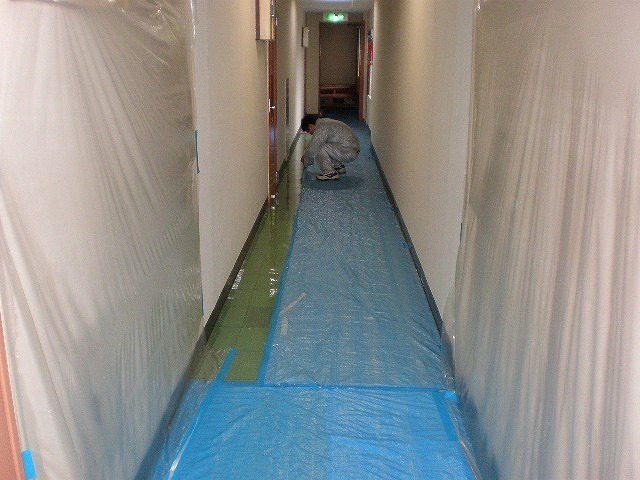

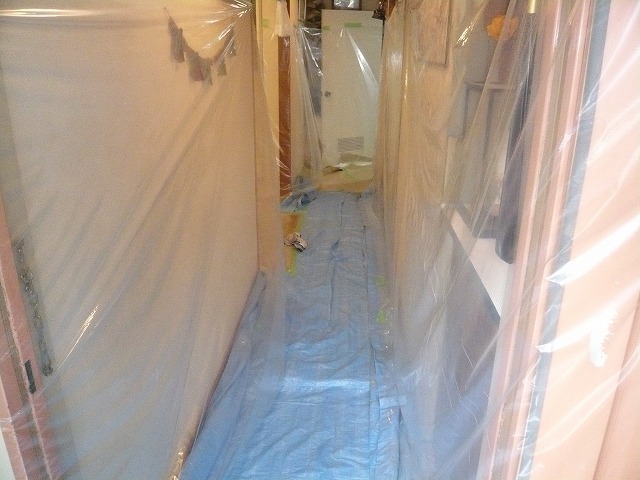

専有部室内通路の養生も徹底してやります。

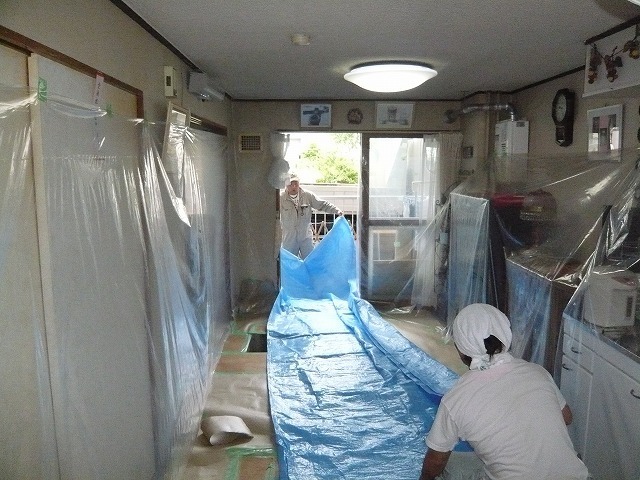

専有部分居間･流し回りの養生は特に徹底します。

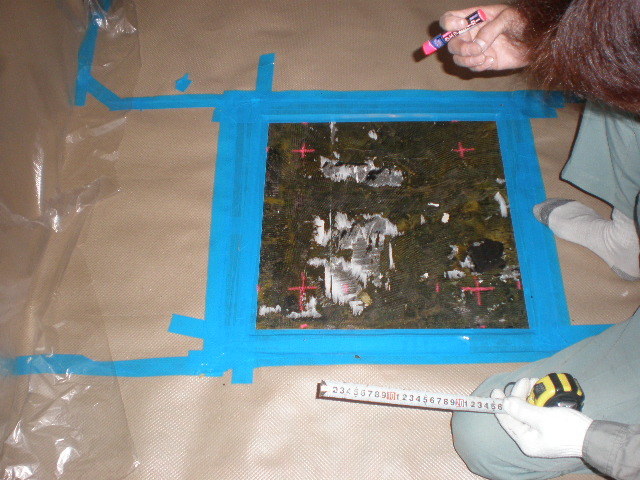

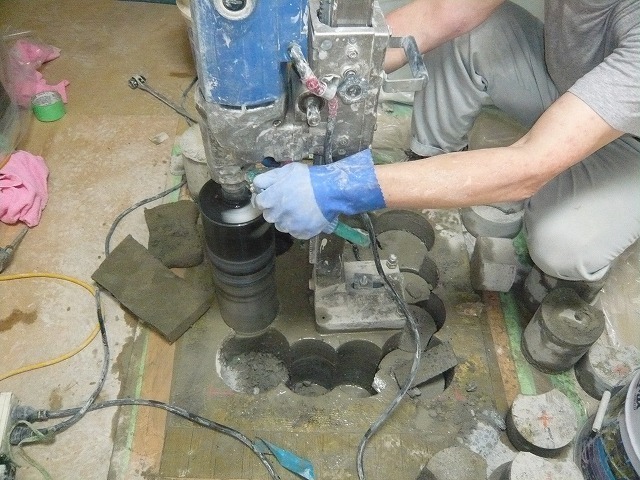

開口1箇所に付きコア抜き17回行います。

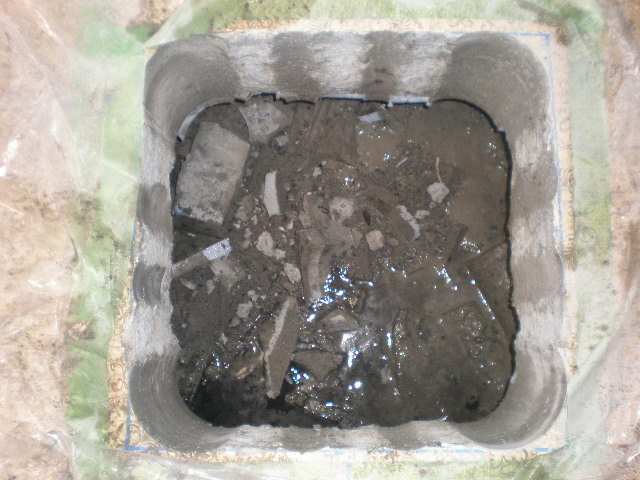

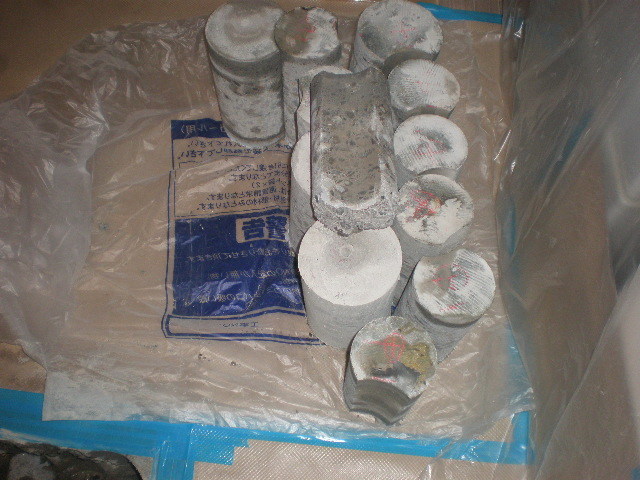

コア抜き17回した後の残骸状況です。

不要な部分を削り約50cm角の開口の完成です。

コンクリートに45cm点検口用の型枠を取付ます。

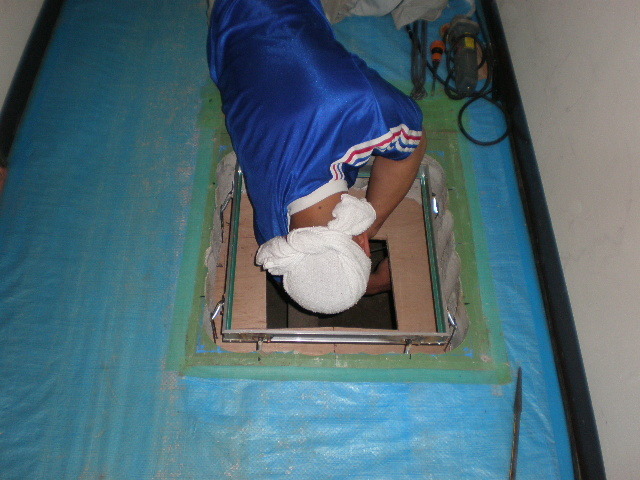

45cm床点検口枠を溶接して取付けます。

回りにモルタルコンクリートを充填します。

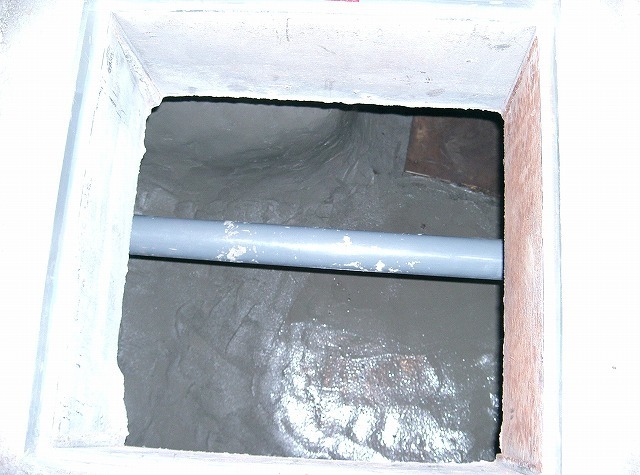

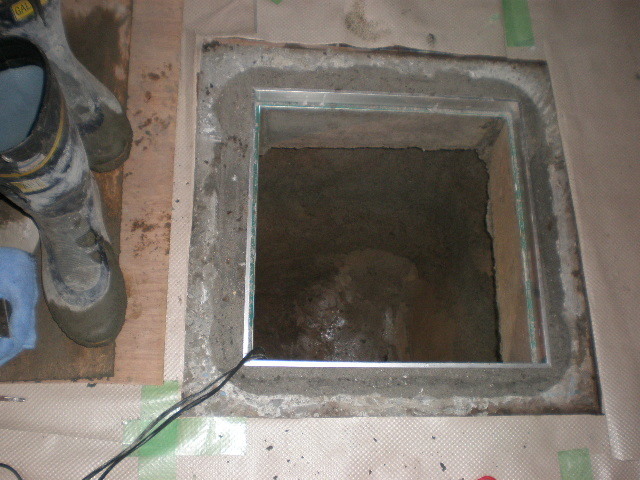

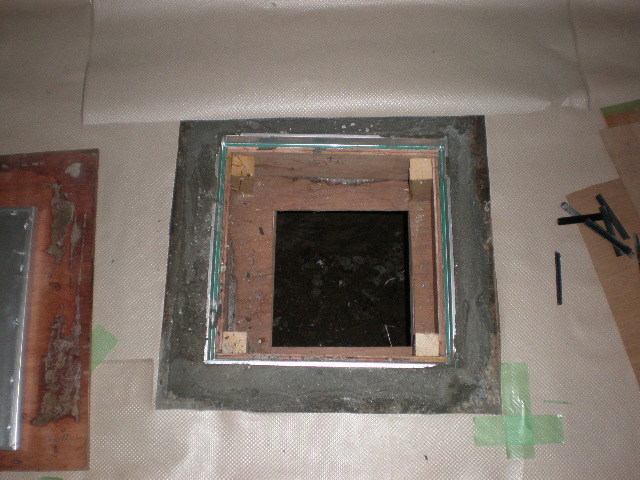

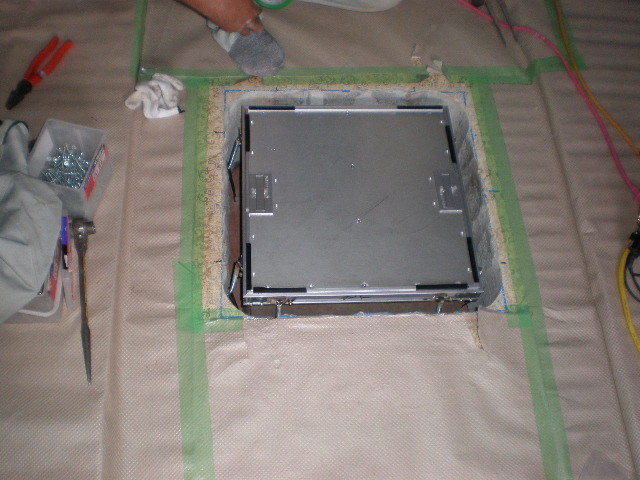

45cm床点検口の設置が完了しました。

掘削開始です。真下に約１ｍ程掘削します。

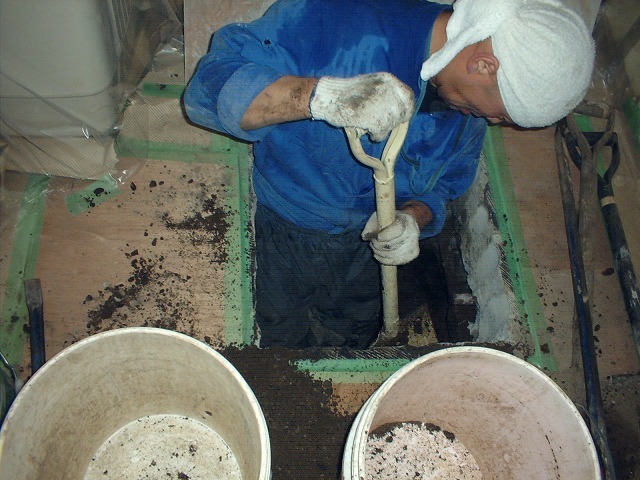

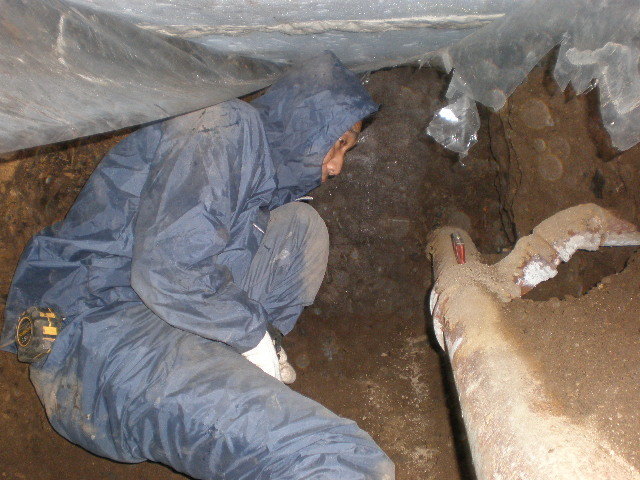

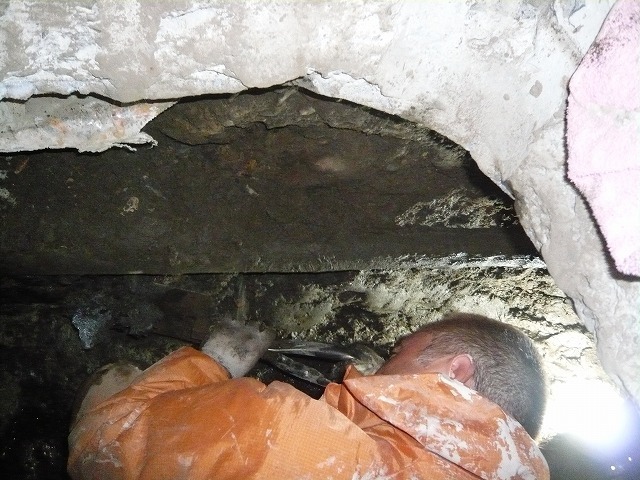

狭い空間の中で掘るので作業は大変です。

次に排水管に沿って横に掘削していきます。

次の点検口がある場所まで掘り続けていきます。

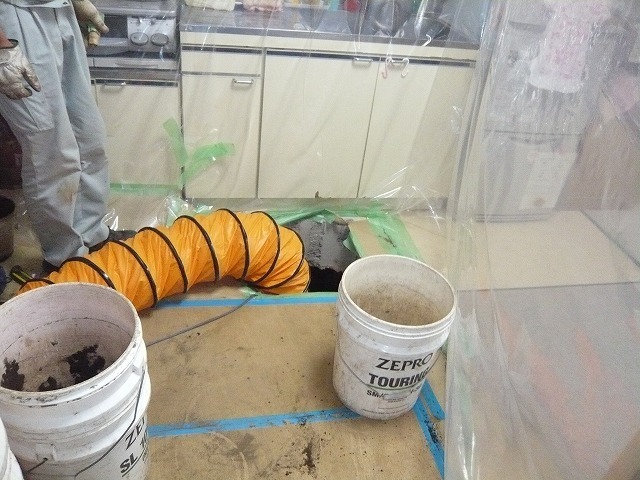

酸素不足にならないよう送風機で空気を送ります。

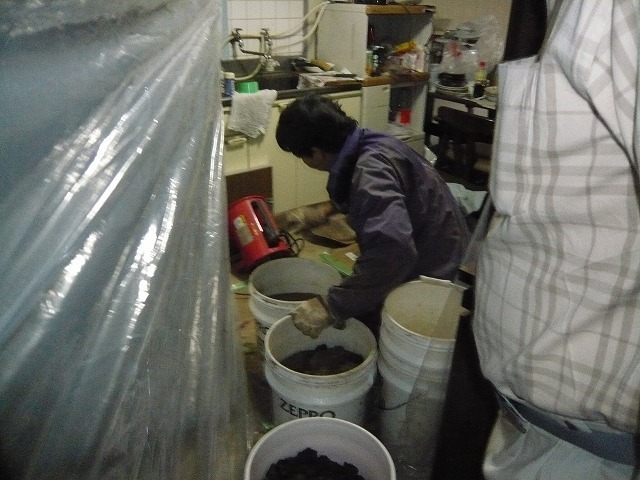

掘削残土の運搬作業はすべて人力です。

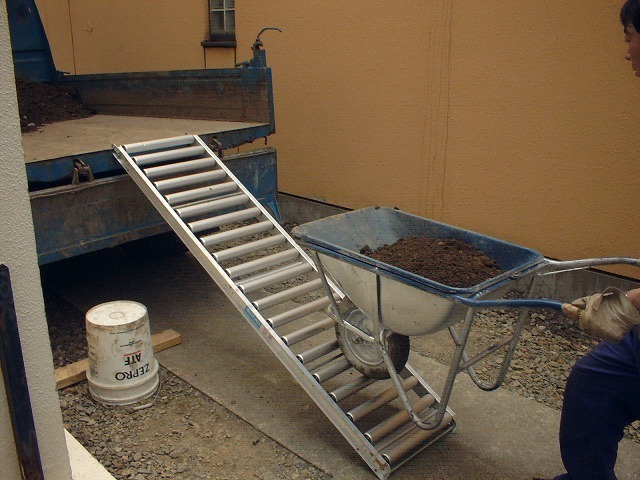

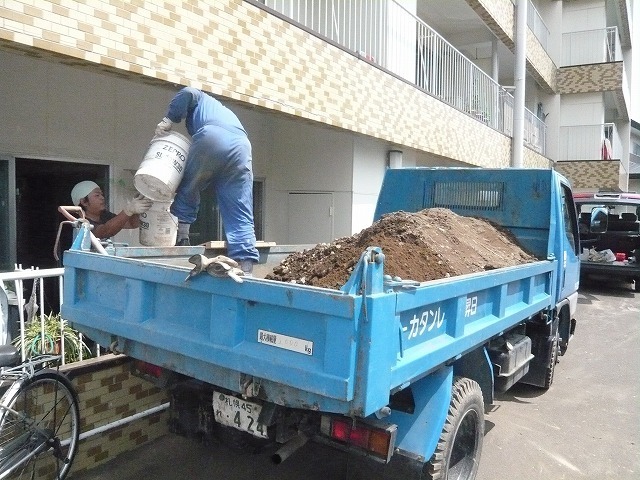

一輪車を使って残土をトラックに積み込みます。

トラックを横付けしてマドから搬出しました。

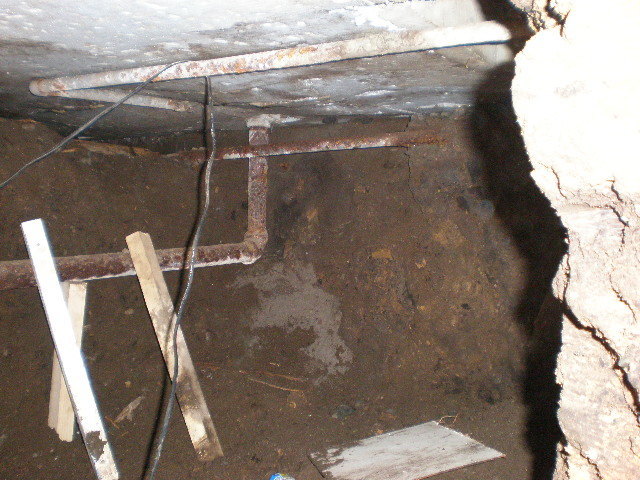

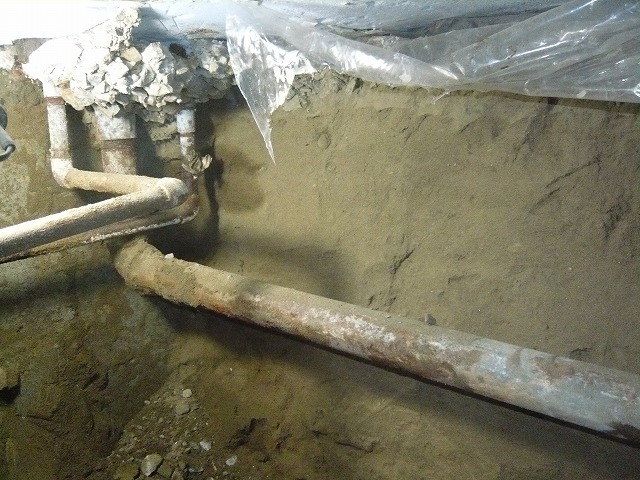

既設排水管回り約１ｍの掘削状況

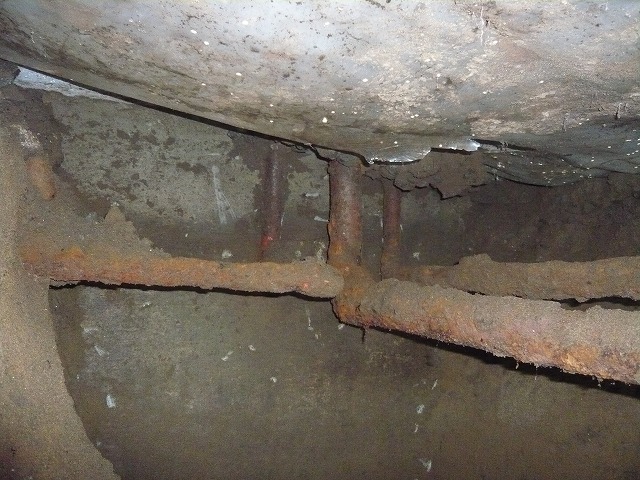

既設の排水鉄管はほとんどボロボロ状態です。

人海戦術でついに掘り上げが完了しました。

1階  浴室系統の排水鉄管の腐食状況です。

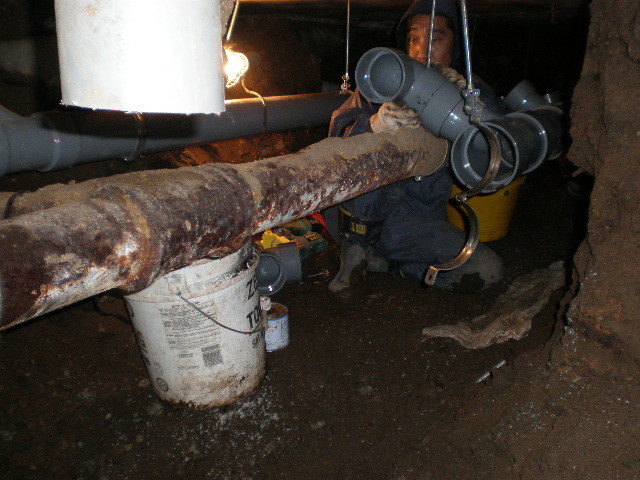

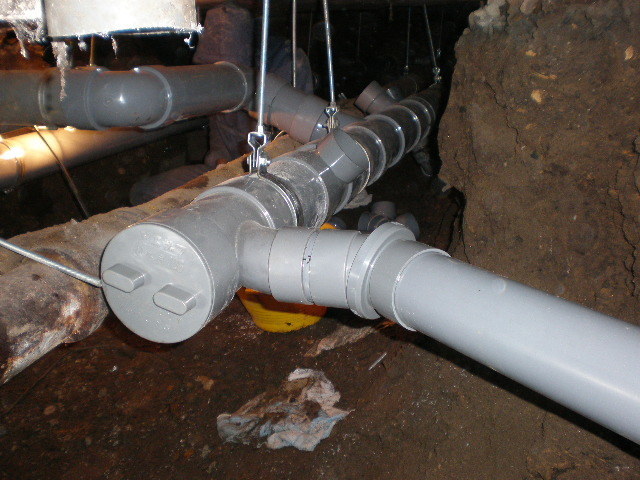

古い排水管の横に新設排水管を延長していきます。

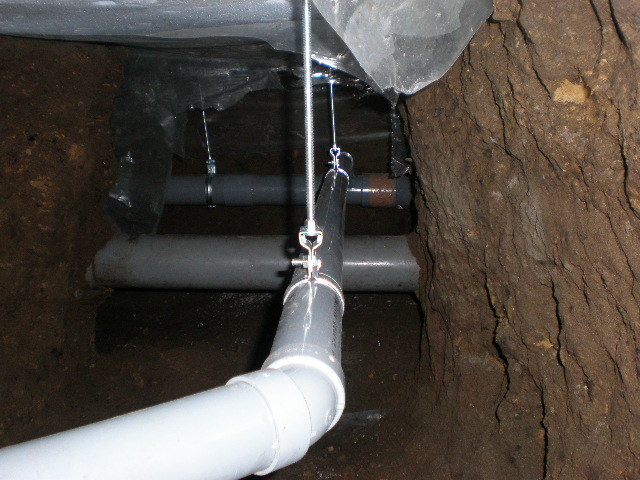

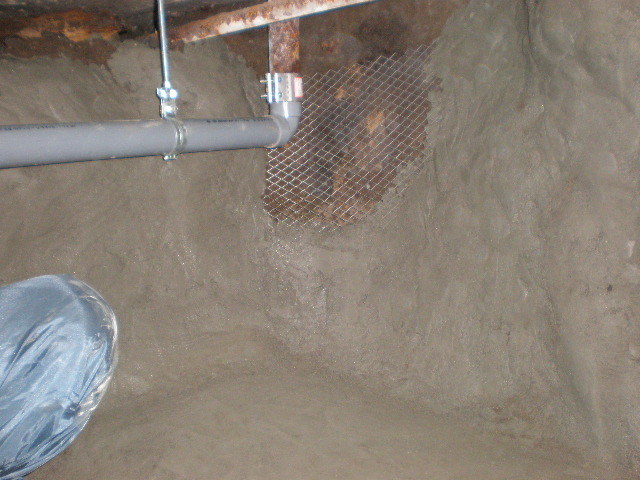

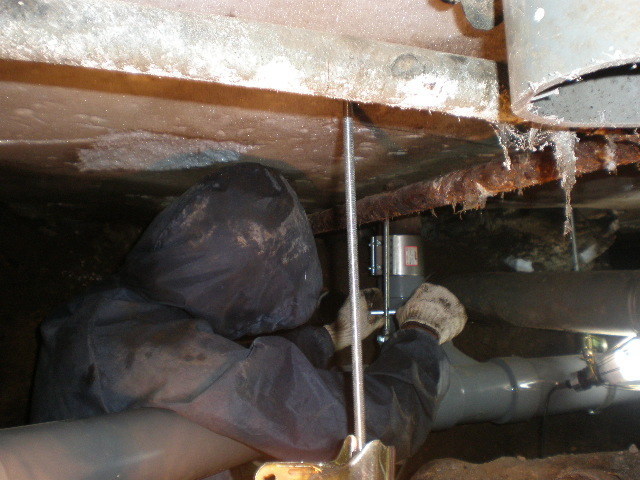

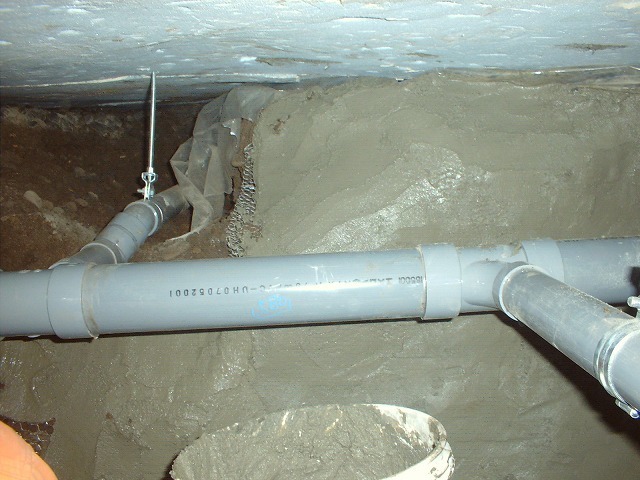

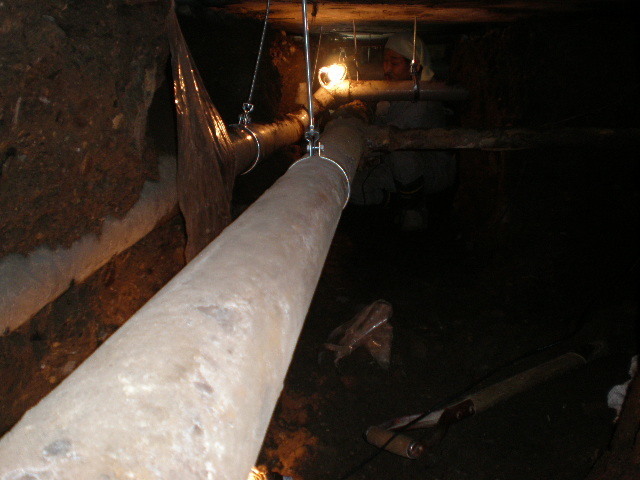

排水管の支持固定も規定通り行ないました。

土間下排水管の工事も無事完了いたしました。
